Le rôle clé et les points de sélection des clapulades en filetage dans les systèmes de liquide industriel

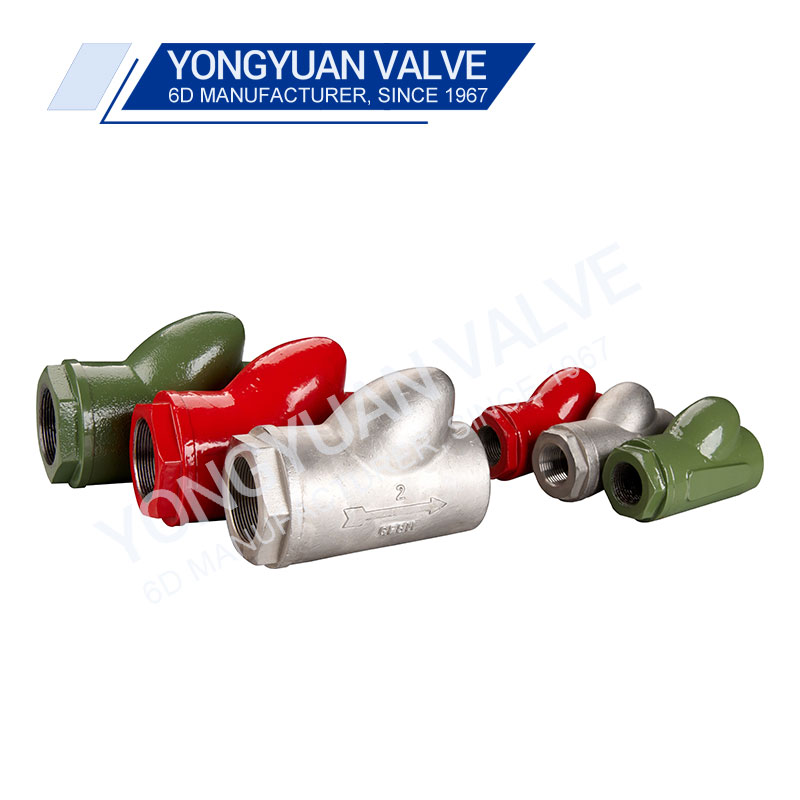

Dans les domaines industriels tels que le pétrole, l'industrie chimique et l'énergie électrique, la sécurité et la stabilité des systèmes de transport des fluides affectent directement l'efficacité de la production et la durée de vie de l'équipement. En tant que «point de contrôle à sens unique» indispensable dans le système de pipeline, leclapet anti-retour en file d'attenteest devenu l'élément de contrôle préféré des pipelines de petite et moyenne taille en raison de sa structure compacte, de sa scellage fiable et de ses caractéristiques d'installation pratiques. Cet article discutera de ses avantages techniques et de son expérience de l'industrie en sélection en combinaison avec des scénarios d'application réels.

Valeur d'ingénierie de la conception de la connexion filetée

Par rapport aux clapulades à bride traditionnels, les connexions filetées (NPT, BSPT et autres normes) réduisent considérablement les exigences d'espace d'installation et conviennent particulièrement aux systèmes de pipelines avec des couloirs denses ou intégrés dans l'équipement. Un cas de transformation technique d'une raffinerie montre que dans les pipelines de récupération de vapeur en dessous du DN80, l'utilisation de clapet anti-file d'attente raccourcit le temps d'installation de 40% et évite le risque de fuite causé par une contrainte de boulon inégale courante dans les connexions de la bride. Cependant, il convient de noter que les corps de soupape filets peuvent souffrir d'une usure de fil dans des scénarios de démontage fréquents. Il est recommandé d'utiliser des joints vivants dans des sections de tuyaux avec une fréquence de maintenance élevée.

Sélection du type de mécanisme de contrôle

1. Type de swing: Le disque de soupape est une structure articulée, qui peut être ouverte sous une différence de basse pression et convient aux milieux à forte viscosité (comme l'huile lourde). Lorsqu'une usine chimique a utilisé un clapet anti-filetage de type swing dans une ligne de transmission d'huile résiduelle, il a été constaté que lorsque le milieu contenait plus de 3% de particules solides, un limiteur de disque de soupape était nécessaire pour empêcher le pendule d'avoir un impact excessive sur la surface d'étanchéité.

2. Type assisté à ressort: La fermeture rapide est obtenue en pré-seravant le ressort, ce qui peut éliminer efficacement le phénomène du marteau à eau. Dans la transformation du système d'alimentation en eau d'une centrale électrique, après avoir remplacé le clapet anti-retour ordinaire par une soupape fileté assisté à ressort, la fluctuation de la pression de pointe lorsque la pompe a été fermée a été réduite de 62%.

Les leçons de l'industrie sur l'adaptabilité des matériaux

● Conditions à basse température: un projet de GNL a utilisé autrefois un corps de valve 304 qui s'est craqué dans un environnement -196 ℃. Plus tard, il a été remplacé par un matériau 316L traité en profondeur avec un anneau de joint PTFE, et le cycle de fonctionnement a été prolongé à plus de 5 ans.

● Environnement corrosif: Dans l'industrie du chlor-alcali, la combinaison de la valve Hastelloy C276 et de la tige de soupape chromée dure a une durée de vie trois fois plus longue que celle des vannes en acier duplex ordinaires. Bien que le coût initial augmente de 35%, le coût de maintenance annuel moyen diminue de 58%.

Sagesse pratique de l'installation et de la maintenance

1. Plus tard, le système "Flèche d'installation à deux couleurs" ARROW + INSTALLATION "a été implémenté pour éliminer complètement ces problèmes.

2. Surveillance en ligne: Dans les champs à haute demande tels que l'énergie nucléaire, les clapettes anti-file d'attente intelligents avec des interfaces de capteur peuvent être sélectionnés pour surveiller l'état d'ouverture et de clôture du disque de soupape en temps réel, et les données peuvent être connectées au système DCS pour obtenir une maintenance prédictive.

La sélection deValbes anti-retourn'est pas une comparaison de paramètres simple, mais nécessite une considération complète des caractéristiques moyennes, du comportement de dynamique du système et des coûts complets du cycle de vie. Il est recommandé d'établir une «bibliothèque de mode de défaillance de la valve» pour collecter des cas de défaillance typiques tels que l'érosion de la surface d'étanchéité et la fatigue du ressort, et former un arbre de décision de sélection exclusif à l'entreprise. Dans le contexte de la transformation intelligente, les vannes avec des fonctions de surveillance de statut intégrées deviendront la configuration standard de la prochaine génération de pipelines industriels.
